Когда и как правильно выполнять юстировку тахеометра?

Добрый день, уважаемые посетители сайта НГК!

Если вы сталкиваетесь с отклонениями по высотным отметкам при передаче объекта или при исполнительной съёмке либо замечаете, что при повороте отгоризонтированного инструмента уходит электронный уровень, то, возможно, вы давно не выполняли пользовательскую юстировку тахеометра.

Рассмотрим процедуру выполнения пользовательских юстировок в тахеометрах Leica. Производитель рекомендует выполнять пользовательские юстировки в следующих случаях:

1. перед первым использованием тахеометра,
2. перед выполнением работ особо высокой точности,
3. после длительной транспортировки,
4. после длительных периодов работы или хранения;
5. если окружающая температура и температура, при которой проводилась последняя юстировка, различаются более чем на 10°.

Также существуют и дополнительные признаки необходимости выполнения юстировок. Если при измерении на точку двумя кругами разница по высоте превышает допустимую. Если вы поставили прибор по уровню, повернули его на 180° и уровень ушёл, а при возврате в исходное положение уровень вернулся в нуль-пункт, нужно выполнить юстировки. В случае если при возврате в исходное положение уровень не вернулся в нуль-пункт, это может означать, что штатив либо неисправен, либо установлен на неустойчивую поверхность. Также необходимо проверить исправность триггера.

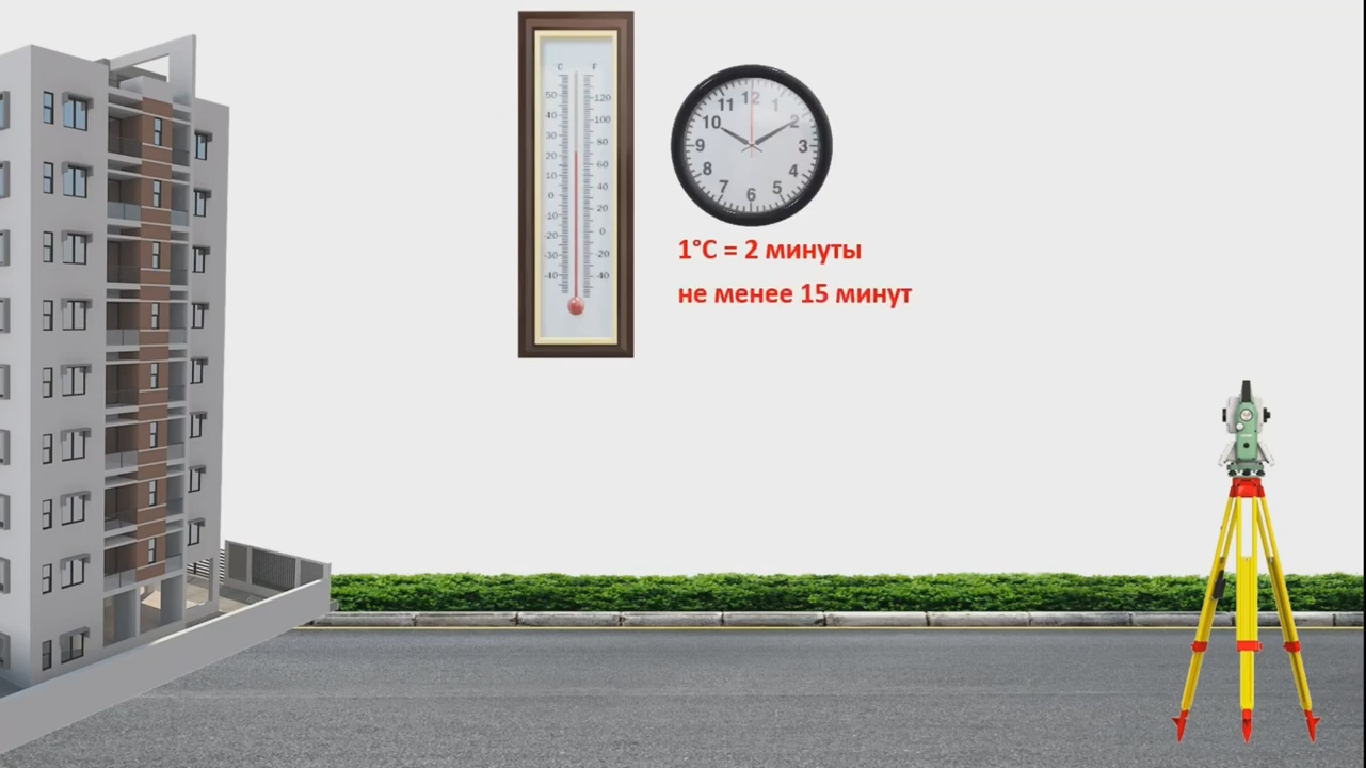

Для выполнения юстировок понадобится устойчивый штатив (желательно тяжёлый деревянный), устойчивая твёрдая поверхность для установки штатива (бетон или асфальт). Перед выполнением юстировок необходимо, чтобы прибор воспринял температуру окружающей среды. На каждый градус разницы между температурой хранения и текущей температурой требуется около 2 минут, но не менее 15 минут на всю температурную адаптацию. Прибор должен быть защищён от прямых солнечных лучей.

После температурной адаптации необходимо зайти в меню юстировок и произвести все юстировки по очереди, следуя инструкциям на экране тахеометра. Первые три юстировки – коллимация, место нуля, компенсатор – производятся одинаково. Необходимо выбрать цель, находящуюся примерно в горизонте, плюс-минус 5°. Это не обязательно должен быть отражатель: при юстировках дальномерные измерения не производятся и можно выбрать любой объект, на который вы сможете многократно навестись с высокой точностью, – например, угол плитки облицовки здания. Желательно, чтобы расстояние до цели превышало сто метров.

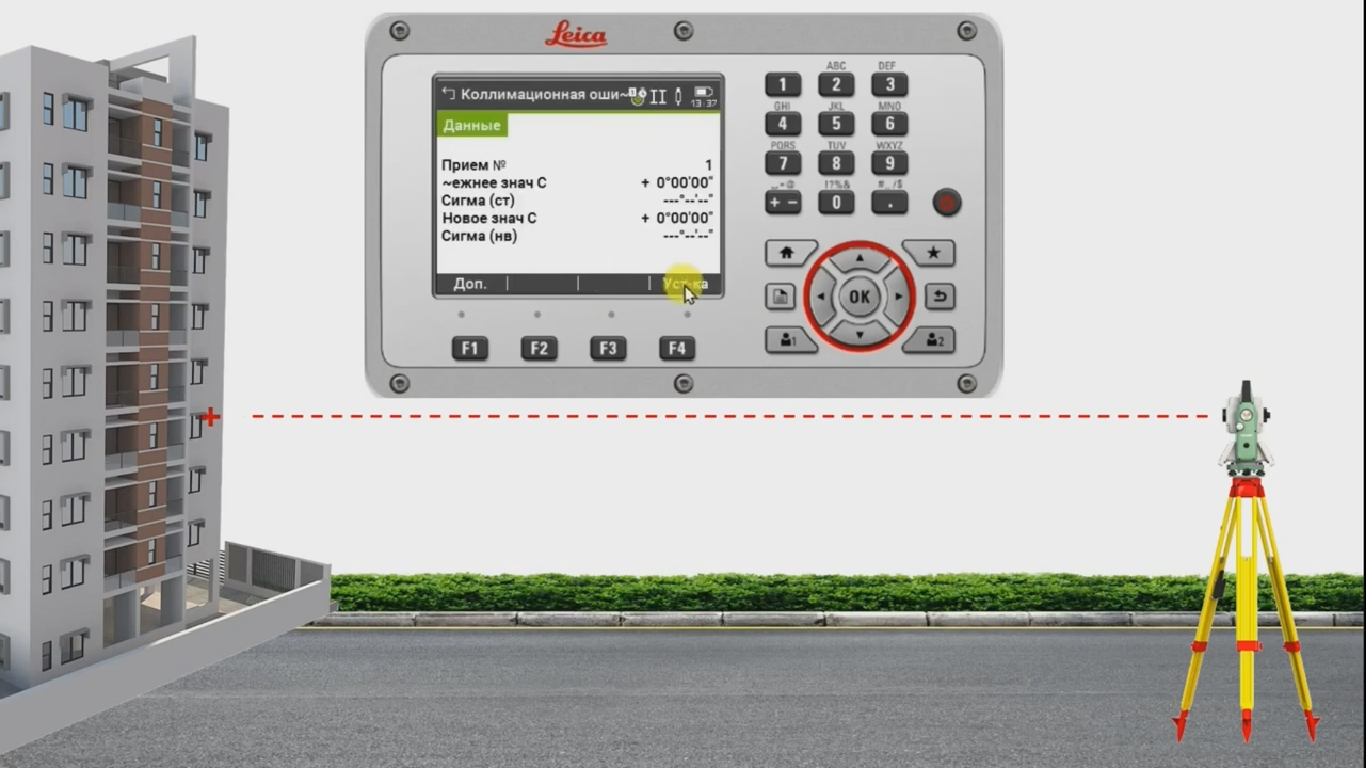

Нужно навестись на цель максимально точно и нажать кнопку «Запись», после чего прибор сообщит, что выполняются измерения. Когда на экране появится надпись «Смените круг», нужно навестись на ту же самую точку при другом круге и нажать «Запись», после чего прибор покажет прежнее и новое значения поправки.

Если нажать кнопку «Установка», то на этом юстировка данной ошибки закончена и инструмент сохранит поправку в память прибора. Если нажать кнопку «Дополнительно», то можно произвести измерение ещё одним приёмом. После чего прибор покажет не только прежнее и новое значения поправки, но и разницу между приёмами. Юстировку в несколько приёмов рекомендуется делать при производстве особо точных работ.

Для четвёртой юстировки – наклон оси вращения зрительной трубы – потребуется цель выше или ниже горизонта не менее чем на 27°. В остальном процесс точно такой же: наводимся на цель сначала одним кругом, затем другим и нажимаем кнопку «Установка», после чего значения поправки сохраняются в память прибора.

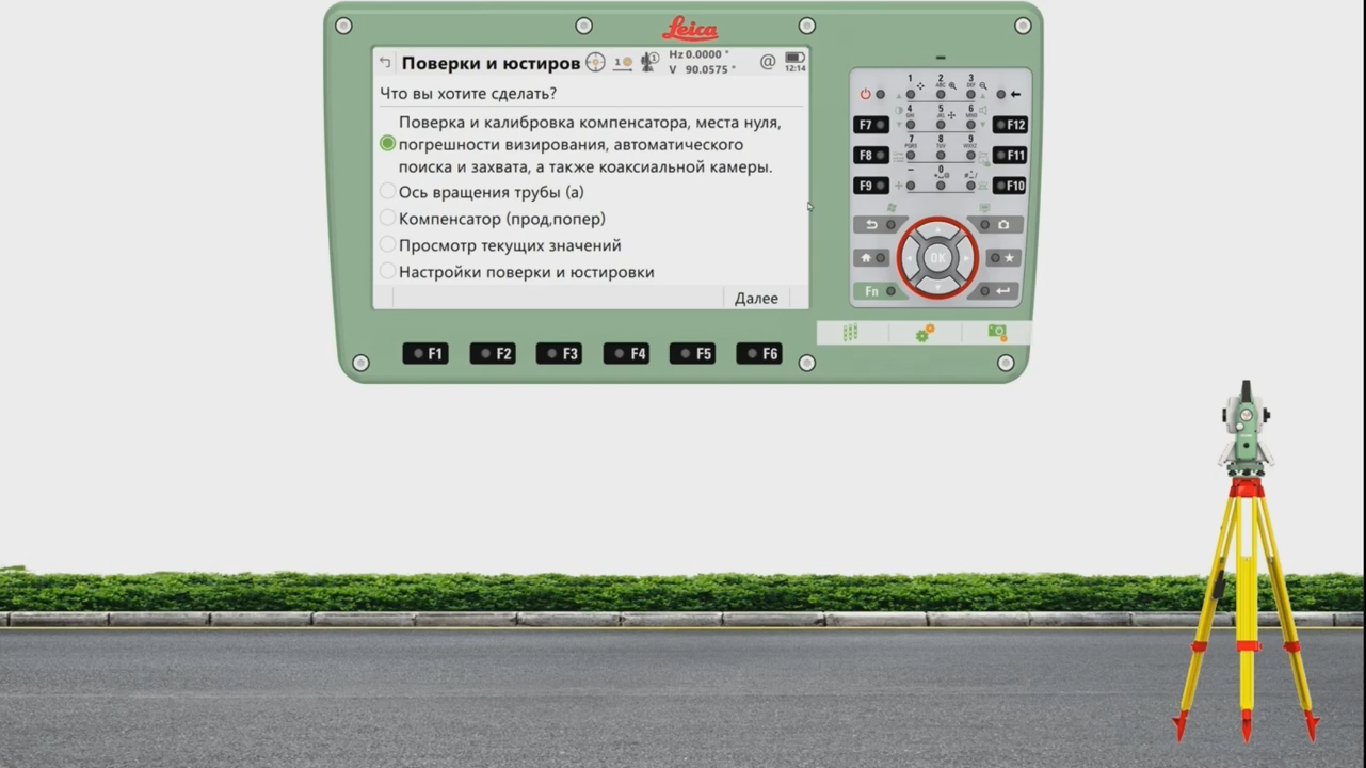

Процедура пользовательской юстировки в инженерных тахеометрах с программным обеспечением Captivate выполняется точно так же, но за тем исключением, что первые три юстировки – коллимация, место нуля и компенсатор – объединены в одну комплексную юстировку.

Если прибор снабжён системой автоматического распознавания отражателя ATR и фотокамерой, то при комплексной юстировке можно откалибровать и их, но в таком случае в качестве цели необходимо использовать отражатель.

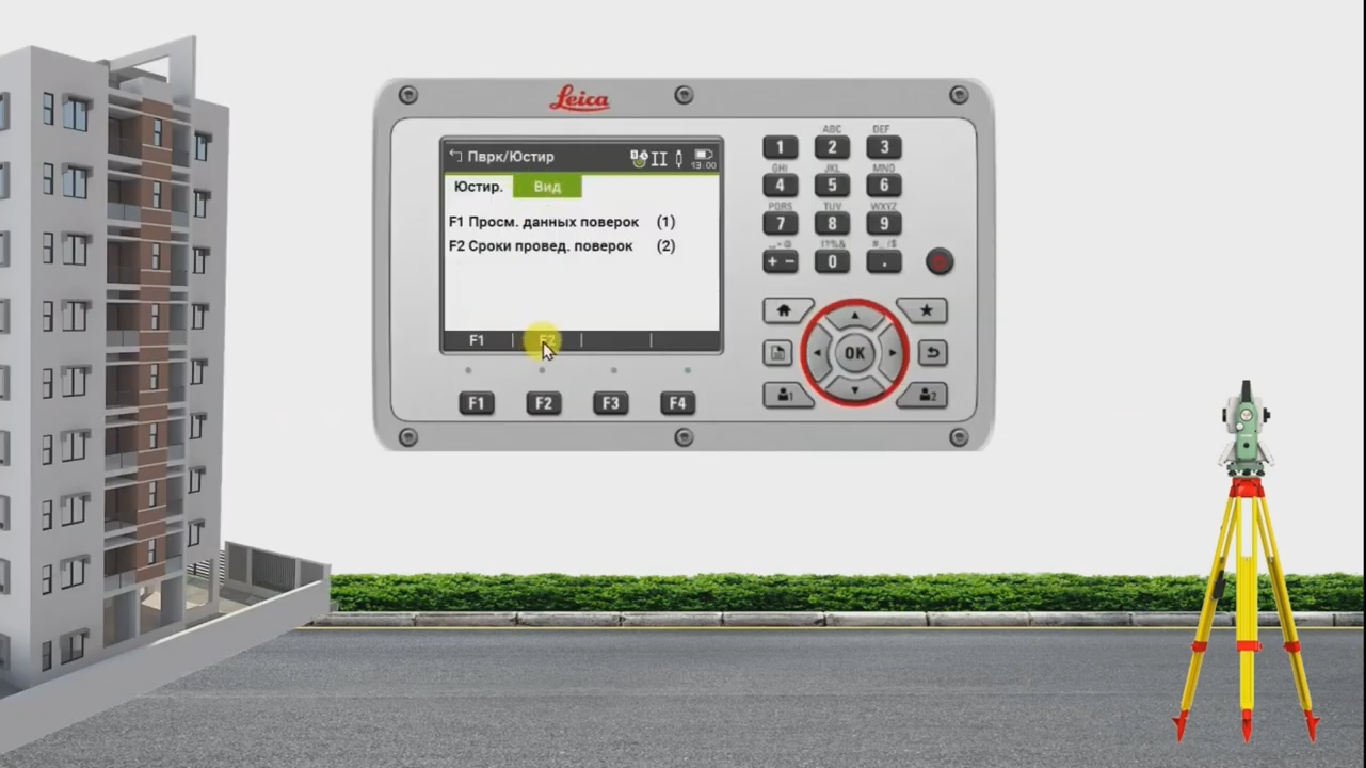

В приборе можно установить напоминание о необходимости произвести юстировку и выбрать периодичность напоминания. При наступлении срока на экран прибора будет выводиться сообщение с напоминанием. Чтобы убрать сообщение, нужно будет выполнить юстировку.

Проверки прибора в метрологическом центре недостаточно для обеспечения точности измерений в течение всего года. Только периодические пользовательские юстировки могут гарантировать надёжность измерений.
